◆ 提供3千兆光6百兆电机型，其中光口为1000ba
◆ 10 /100ba
◆ 小于20ms的快速光纤环网冗余技术（NLK-Ring），增强了系统通信的可靠性；
◆ 支持QoS，IEEE802.1p和ToS/DiffServe，提高通信质量；
◆ 采用高强度封闭铝制外壳，IP40防护等级，无风机外壳扇热，持久耐用，稳定可靠；
◆ -40℃~85℃工作温度，满足恶劣工业环境应用要求；
◆ 采用工业级电源设计，多种电源方案可选，满足用户灵活应用。
NLDK7709-3GX系列是上海纽琳克通信技术有限公司的的二层管理型工业交换机，支持3个千兆光口和6个百兆电接口，采用存储转发机制，拥有强大的带宽处理能力，自动排查数据包错误，减少传故障，轻松支撑千兆组网，确保数据传输稳定、可靠、高效。产品精选工业级元器件，配合高标准系统设计及生产控制，DIN卡轨式铝合金外壳，坚固耐用，无风扇高效散热，-40℃~85℃宽温工作，高标准工业防护设计，能够适应各种恶劣的工作环境，支持DC12-48V双路冗余电源，并可选AC/DC110V和AC/DC220V供电。采用标准35MM卡规式安装，满足不同工业通信现场。百兆电口支持10/100Mbps自适应，全双工/半双工、MDI/MDI-X 自适应,3个千兆SFP接口可选单模双纤 、多模双纤、单模单纤光模块，以及千兆RJ45电口接口模块。满足各种应用现场。
|
交换功能 |
支持端口限速 支持端口汇聚 支持端口流控 支持端口VLAN、IEEE 802.1Q VLAN 支持广播风暴抑制 |
|
冗余技术 |
支持KNEWli 支持STP/RSTP |
|
组播技术 |
支持IGMP Snooping 支持静态组播 |
|
安全技术 |
支持IEEE 802.1x 支持HTTP、HTTPS 支持RADIUS 支持用户分级 支持MAC地址绑定 |
|
服务质量管理 |
支持SPWRR队列调度 支持Qos设置 |
|
IP管理 |
支持DHCP server |
|
管理与维护 |
支持Console、WEB管理方式 支持SNMPv1/v2c，可通过上位机集中管理 支持软件升级 支持上位机IP/MAC冲突告警 支持失电告警电源告警支持端口镜像 支持日志查看
支持li 支持NTP 支持接受帧发送帧统计 |
|
IEEE标准 |
802.3、802.3u、802.3z、802.3x、802.1p、802.1Q、802.1d/w等 |
|
交换功能 |
支持VLAN、GVRP 支持端口限速，支持风暴抑制 支持端口汇聚 支持端口流控 |
|
冗余技术 |
支持NLK-Ring环网技术 支持STP/RSTP |
|
组播技术 |
支持IGMP v1/v2， IGMP Snooping 支持GMRP，支持静态组播 |
|
管理与维护 |
支持Console，WEB管理方式 支持统一上位机软件管理 |
|
RJ45端口数量 |
6个10ba |
|
光端口数 |
3个1000ba |
|
系统参数 |
交换带宽：最大5.2Gbps MAC地址表：8K 交换方式：存储转发 广播风暴抑制 |
|
电口参数 |
物理接口：RJ-45带屏蔽
RJ-45端口：10ba 接口标准：符合IEEE802.3标准 传输距离：100米 |
|
光口参数 |
发光功率： > -9dBm(单模) 收光灵敏度： < -21dBm(单模) 波长： 1310nm(单模) 1550nm(单模) 传输距离： 20Km可选 连接器类型： SC 传输速率： 1.25Gbps |
|
电源参数 |
输入电压： 直流范围DC12~48V（支持双电源冗余输入） 交流范围AC85~264V或DC110~370V(单电源输入) 输入功耗：＜6W@24VDC 过流保护：内置 |
|
机械参数 |

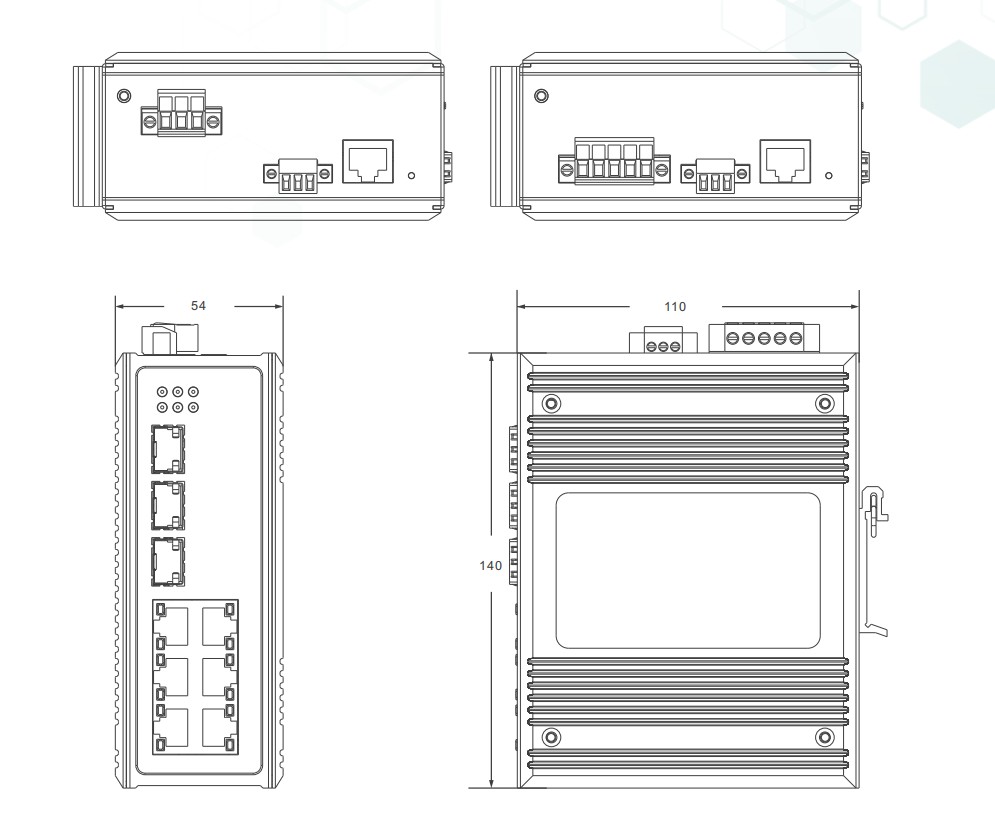

物理尺寸（高 x 宽 x 深）：136mm x 54mm x 110mm（不包含DIN卡轨组件尺寸） 安装方式：DIN卡轨式 |
|
工作环境 |
工作温度：-40℃～+85℃ 存储温度：-40℃～+85℃ 湿 度：0～95%（无凝露） |
|
行业标准 |
EMC标准：
EN6
EN6
EN6 EN55022：EN55022 Class A |
| 产品型号 | 规格 | 安装方式 |
| NLDK7709-3GX | 工业级3个千兆SFP口+6个10/100M自适应电口，双路DC12-48V供电 | 35MM导轨式安装 |
| NLDK7709-3GX-LV | 工业级3个千兆SFP口+6个10/100M自适应电口，单路85-264VAC/110-370VDC供电 | 35MM导轨式安装 |
