◆ 支持2路千兆SFP插槽和4路千兆电口，为用户提供灵活的组网方式；
◆ 支持knewli
◆ 小于20ms的快速环网冗余（knewli
◆ 支持DDM数字诊断监控，可监测DDM SFP光模块工作温度、电压、电流、发送与接收光功率等参数；
◆ 支持双路DC9~60V或AC24V电源输入，支持双电源冗余、无极性；
◆ 高强度铝合金外壳，IP40防护等级，设备能稳定地工作在-40℃~+75℃严酷的工业环境中。
NLK7706是上海纽琳克通信技术有限公司的6口二层全千兆网管型卡轨式工业以太网交换机，提供2路千兆SFP插槽和4路千兆电口，采用存储转发机制，拥有大的带宽处理能力，自动排查数据包错误，减少传输故障，轻松支撑千兆组网，确保数据传输稳定、可靠。产品选用工业级元器件，35mm标准DIN卡轨式安装，铝合金外壳，坚固耐用，-40℃~+75℃工作温度，工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。
NLK7706支持WEB网管功能和多种网络协议，如KNEWLINK-Ring、ERPS、STP/RSTP、VLAN、QoS、静态汇聚、端口镜像、静态组播MAC地址绑定、网络诊断、DDM、系统日志和系统在线升级等，可以提高网络的性能、可靠性和安全性，满足多种复杂网络的需求。产品通过严格的功能、高低温、安规与EMC等测试，满足不同的网络现场和严酷的工业环境应用需求，可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧工厂等领域。
支持双路DC9~60V/AC24V宽压供电输入，采用导轨式安装方式，能满足不同应用现场的需求
硬件采用无风扇、低功耗、-40℃～+75℃宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。
广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。
|
软件功能 |
|
|
交换功能 |
支持端口配置、端口限速、风暴抑制、静态汇聚、端口统计 支持端口VLAN、802.1Q VLAN 支持MAC地址老化 |
|
冗余技术 |
支持knewli 支持RSTP，兼容STP 支持ERPS |
|
组播技术 |
支持静态组播MAC地址绑定 |
|
管理与维护 |
支持QoS服务质量，802.1P/ DSCP /端口优先级映射，绝对与相对优先级控制 支持端口镜像、Ping、光模块DDM 支持静态IP、DHCP客户端、、系统时间、用户密码、系统信息、系统日志 支持在线重启、恢复出厂设置、系统升级，配置文件上传/下载 支持MW-NMP、MixView、MaxView管理 |
|
交换性能 |
|
|
交换方式 |
存储转发 |
|
背板带宽 |
14Gbps |
|
缓存大小 |
2Mbit |
|
MAC地址表 |
2K |
|
接口规格 |
|
|
千兆光口 |
2路1000ba （推荐使用我司指定的SFP模块） |
|
千兆电口 |
4路10/100/1000ba |
|
按键 |
一键重启或恢复出厂设置 |
|
指示灯 |
电源指示灯、运行指示灯、接口指示灯 |
|
电源参数 |
|
|
电源输入 |
DC9~60V/AC24V，支持双电源冗余、无极性 |
|
满载功耗 |
≤4.7W@DC24V |
|
连接方式 |
5位5.08mm间距带锁扣接线端子 |
|

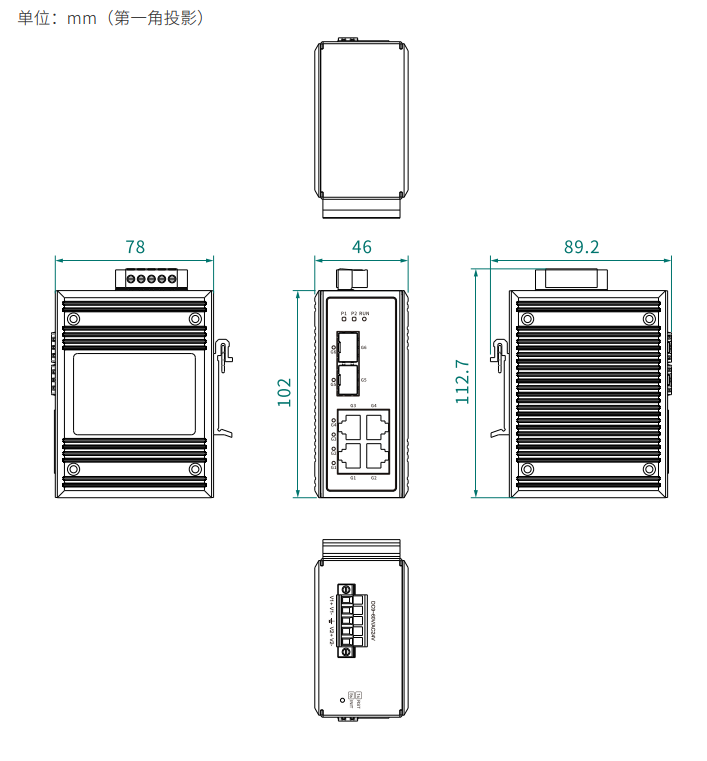

机械参数 |
|
|
外形尺寸 |
102×46×78 (mm)（不含卡轨及连接器尺寸） |
|
安装方式 |
35mm标准DIN卡轨式安装 |
|
机壳防护 |
铝合金外壳，IP40防护等级 |
|
重量 |
约0.36kg |
|
工作环境 |
|
|
工作温度 |
-40℃~+75℃ |
|
存储温度 |
-55℃~+85℃ |
|
相对湿度 |
5%~95%（无凝露） |
|
行业标准 |
|
|
EMC |
IEC 61000-4-2（ESD）：Level 4（接触放电±8kV，空气放电±15kV） IEC 61000-4-5（Surge）：Level 4（ 电源：共模±4kV，差模±2kV；网口：共模±6kV，差模±2kV） IEC 61000-4-4（EFT）：Level 4（电源：±4kV；网口：±2kV） |
|
标准型号 |
千兆光口 |
千兆电口 |
电源范围 |
|
NLK7706 |
2 |
4 |
双路DC9~60V/AC24V |
