工业级千兆2光4电网管型自愈环网交换机

NLK7706G

工业级千兆2光4电网管型自愈环网交换机

◆ 支持2路千兆SFP插槽（兼容百兆）和4路千兆电口，为用户提供灵活的组网方式；
◆ 2路1000base-X千兆SFP插槽，兼容100base-FX
◆ 4个10/100/1000base-T自适应以太网接口（全双工、半双工），支持自动MDI/MDI-X连接
◆ 支持KNEWlink-Ringv1/v2、ERPS、STP/RSTP、MRP等环网冗余协议；
◆ 小于20ms的快速环网冗余（KNEWlink-Ringv1/v2）；
◆ 支持DDM数字诊断监控，可监测DDM SFP光模块工作温度、电压、电流、发送与接收光功率等参数；
◆ 支持1路AC85~264V / DC110~370V交/直流电源输入，或2路DC 9~60V电源输入可选，双输入支持电源冗余；
◆ 高强度铝合金外壳，IP40防护等级，设备能稳定地工作在-40℃~+75℃严酷的工业环境中。
◆ 采用高低温设计，设备能稳定地工作海拔4000米高度左右严酷的工业环境中；

概述

     NLK7706G系列是二层管理型工业交换机，支持2个千兆光口，4个千兆电口，采用存储转发机制，拥有较大的带宽处理能力，自动排查数据包错误，减少传输故障，轻松支撑千兆组网，确保数据传输稳定、可靠。产品精选工业级元器件，35MM DIN卡轨式铝合金外壳，坚固耐用，无风扇高效散热，-40℃~75℃宽温工作，IP40工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。
    NLK7706G系列产品千兆光口支持百兆或者千兆，千兆电口支持10/100/1000base-T自适应以太网接口（全双工、半双工），支持自动MDI/MDI-X连接，自动识别速率以及线序。在供电方面支持直流DC9~60V宽电压或者交直流AC/DC110/220V供电。铝合金外壳，IP40防护等级，设备能稳定地工作海拔4000米左右严酷的工业环境中。。
    NLK7706G系列可以通过Web管理或SNMP网管，同时提供KNEWLINKRing、虚拟局域网、Trunk、服务质量（Quality ofService) 、IGMP Snooping、速率控制、端口镜像、静态MAC地址转发表、诊断功能、EmailRelay故障报警和固件在线升级等一系列的常用管理功能。产品广泛适用于综合能源、智慧城市、智能交通、工业自动化等工业领域。


  • 满足不同应用现场的需求

    满足不同应用现场的需求

    该系列有多款产品可供选择，支持单双电源、支持交/直流AC/DC110/220V电源输入或者直流DC9~60V宽压供电输入，采用导轨式安装方式，能满足不同应用现场的需求。

  • 工业级设计

    工业级设计

    硬件采用无风扇、低功耗、-40℃～+75℃宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。

  • 应用范围广

    应用范围广

    广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。

技术参数

协议标准

IEEE标准

IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z、IEEE 802.3x、IEEE 802.1D/w、IEEE 802.1p、IEEE 802.1Q

交换性能

交换方式

储存转发

背板带宽

7.6Gbps

缓存大小

1Mbit

巨型帧

16367Byte

MAC地址表

2K

接口规格

千兆光口

2路1000base-X千兆SFP插槽，兼容100base-FX（推荐使用我司指定的SFP模块）

千兆电口

4路10/100/1000base-T(X)自适应千兆RJ45电口，全/半双工、MDI/ MDI-X自适应

继电器

1路继电器告警输出，采用3位3.81mm间距带锁扣接线端子

CONSOLE

1路CONSOLE口，RS232信号RJ45口，用于设备调试

按键

重启或恢复出厂设置按键

指示灯

电源指示灯、运行指示灯、告警指示灯、光口指示灯、电口速率与连接/活动指示灯

电源参数

电源输入

直流机型：DC9-60V，支持双电源冗余、无极性

交流机型：AC85-264V / DC110-370V

满载功耗

≤4.3W@DC24V、≤4.5W@AC220V

连接方式

直流机型：5位5.08mm间距带锁扣接线端子

交流机型：3位5.08mm间距带锁扣接线端子

机械参数

外形尺寸

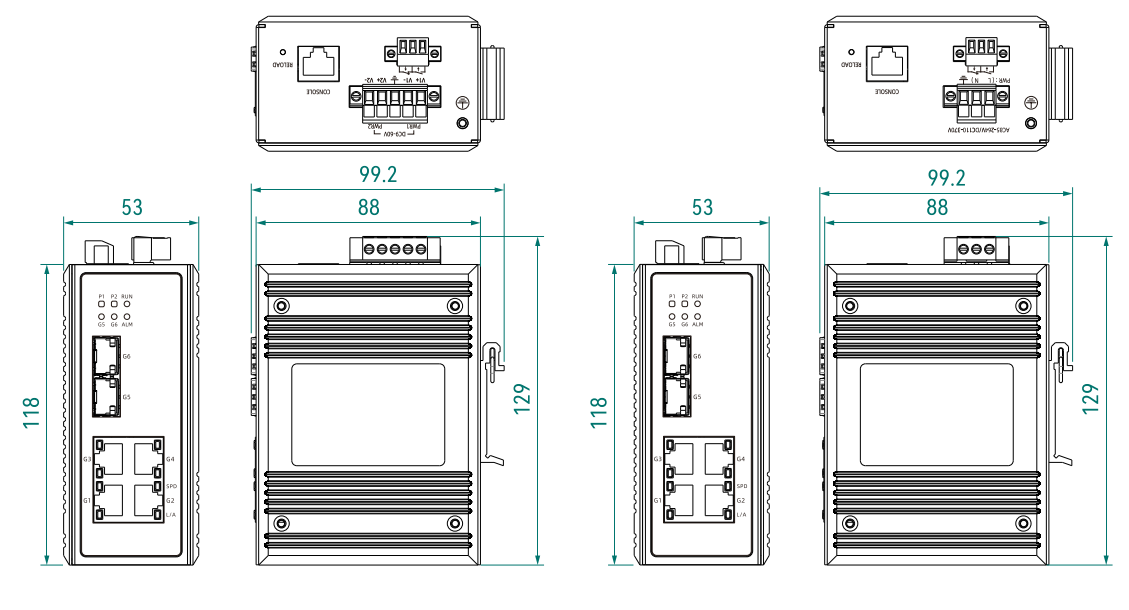

118×53×88 (mm)（不含卡轨及连接器尺寸）

安装方式

35mm标准DIN卡轨式安装

机壳防护

铝合金外壳，IP40防护等级

重量

约0.48kg

工作环境

工作温度

-40℃~+75℃

存储温度

-40℃~+85℃

相对湿度

5%~95%（无凝露）

行业标准

EMS

IEC 61000-4-2（ESD）：Level 3（接触放电±6kV，空气放电±8kV）

IEC 61000-4-5（Surge）：Level 3（ 电源：共模±2kV，差模±2kV；网口：共模±6kV，差模±2kV）

IEC 61000-4-4（EFT）：Level 3（电源：±2kV；网口：±2kV）

保修

保修期限

5年

订购信息

订单信息
NLK7706G 2个1000base-X SFP光口兼容100base-FX百兆光口速率+4个10/100/1000M电口，标配DC9-60V冗余双电源
NLK7706G-LV 2个1000base-X SFP光口兼容100base-FX百兆光口速率+4个10/100/1000M电口，单路AC85-264V/DC110-370V供电电源
