工业级千兆2光8电网管型自愈环网交换机

NLK7710G

工业级千兆2光8电网管型自愈环网交换机

◆ 支持2路千兆SFP插槽（兼容百兆）和8路千兆电口，为用户提供灵活的组网方式；
◆ 2路1000base-X千兆SFP插槽，兼容100base-FX;
◆ 8个10/100/1000base-T自适应以太网接口（全双工、半双工），支持自动MDI/MDI-X连接
◆ 支持rogerkang-Ringv1/v2、ERPS、STP/RSTP、MRP等环网冗余协议；
◆ 小于20ms的快速环网冗余（KNEWlink-Ringv1/v2）；
◆ 支持DDM数字诊断监控，可监测DDM SFP光模块工作温度、电压、电流、发送与接收光功率等参数；
◆ 支持1路AC85~264V / DC110~370V交/直流电源输入，或2路DC 9~60V电源输入可选，双输入支持电源冗余；
◆ 高强度铝合金外壳，IP40防护等级，设备能稳定地工作在-40℃~+75℃严酷的工业环境中。
◆ 采用高低温设计，设备能稳定地工作海拔4000米高度左右严酷的工业环境中；

概述

    NLK7710G系列是二层管理型工业交换机，支持2个千兆光口，8个千兆电口，采用存储转发机制，拥有较大的带宽处理能力，自动排查数据包错误，减少传输故障，轻松支撑千兆组网，确保数据传输稳定、可靠。产品精选工业级元器件，35MM DIN卡轨式铝合金外壳，坚固耐用，无风扇高效散热，-40℃~75℃宽温工作，IP40工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。
    NLK7710G系列产品千兆光口支持百兆或者千兆，千兆电口支持10/100/1000base-T自适应以太网接口（全双工、半双工），支持自动MDI/MDI-X连接，自动识别速率以及线序。在供电方面支持直流DC9~60V宽电压或者交直流AC/DC110/220V供电。铝合金外壳，IP40防护等级，设备能稳定地工作海拔4000米左右严酷的工业环境中。
    NLK7710G系列可以通过Web管理或SNMP网管，同时提供KNEWLINKRing、虚拟局域网、Trunk、服务质量（Quality of Service）、IGMP Snooping、速率控制、端口镜像、静态MAC地址转发表、诊断功能、Email/Relay故障报警和固件在线升级等一系列的常用管理功能。产品广泛适用于综合能源、智慧城市、智能交通、工业自动化等工业领域。


  • 满足不同应用现场的需求

    满足不同应用现场的需求

    该系列有多款产品可供选择，支持单双电源、支持交/直流AC/DC110/220V电源输入或者直流DC9~60V宽压供电输入，采用导轨式安装方式，能满足不同应用现场的需求。

  • 工业级设计

    工业级设计

    硬件采用无风扇、低功耗、-40℃～+75℃宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。

  • 应用范围广

    应用范围广

    广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。

技术参数

协议标准

IEEE标准

IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z、IEEE 802.3x、IEEE 802.1w、IEEE 802.1p、IEEE 802.1X、IEEE 802.1Q、IEEE 802.3ad、IEEE 802.1AB

交换性能

交换方式

储存转发

背板带宽

20Gbps

缓存大小

4.1Mbit

巨型帧

10kByte

MAC地址表

8K

接口规格

千兆光口

2路1000base-X千兆SFP插槽，兼容100base-FX

千兆电口

8路10/100/1000base-T(X)自适应千兆RJ45电口，全/半双工、MDI/ MDI-X自适应

继电器

1路继电器告警输出，采用3位3.81mm间距带锁扣接线端子

CONSOLE

1路CONSOLE口，RS232信号RJ45口，用于设备调试

按键

恢复出厂设置按键

指示灯

电源指示灯、运行指示灯、告警指示灯、光口指示灯、电口速率与连接/活动指示灯

电源参数

电源输入

直流机型：DC9~60V，支持双电源冗余、无极性

交流机型：AC85~264V / DC110~370V

满载功耗

≤7.8W@DC24V（DC）、≤7.9W@AC220V（AC）

连接方式

5.08mm间距带锁扣接线端子

机械参数

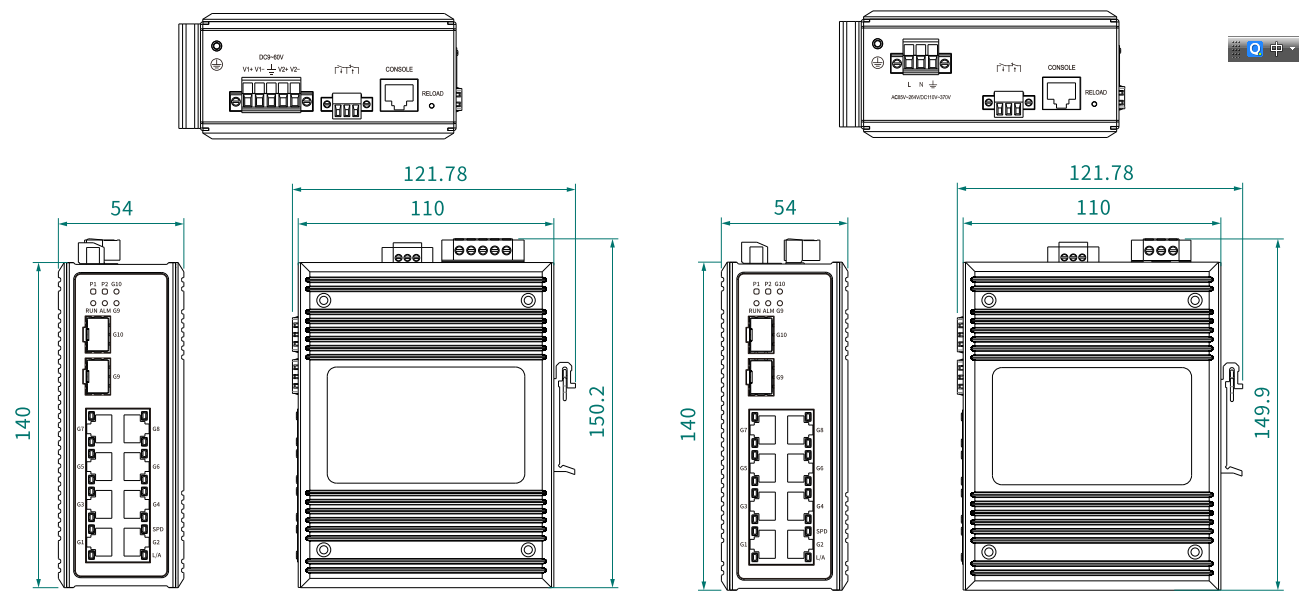

外形尺寸

140×54×110 (mm)（不含卡轨及连接器尺寸）

安装方式

35mm标准DIN卡轨式安装

机壳防护

铝合金外壳，IP40防护等级

重量

约0.64kg（DC）、约0.73kg（AC）

工作环境

工作温度

-40℃~+75℃

存储温度

-55℃~+85℃

相对湿度

5%~95%（无凝露）

行业标准

EMS

IEC 61000-4-2（ESD）：Level 3（接触放电±8kV，空气放电±8kV）

IEC 61000-4-5（Surge）：Level 4（ 电源：共模±4kV，差模±2kV；网口：共模±6kV，差模±2kV）

IEC 61000-4-4（EFT）：Level 4（电源：±4kV；网口：±2kV）

订购信息

订单信息
NLK7710G 2个1000base-X SFP光口兼容100base-FX百兆光口速率+8个10/100/1000M电口，标配DC9-60V冗余双电源
NLK7710G-LV 2个1000base-X SFP光口兼容100base-FX百兆光口速率+8个10/100/1000M电口，单路AC85-264V/DC110-370V供电电源
