工业级本安型千兆1光1电非管理板卡光纤收发器

LPS9702G

工业级本安型千兆1光1电非管理板卡光纤收发器

◆ 支持1路百兆/千兆光+1路10/100/1000M电口，为用户提供灵活的组网方式；
◆ 光口默认单模双纤SC接口，20KM传输距离(SC/ST/FC 接口类型)、单模/多模、波长、传输距离可选；
◆ 电口支持10/100/1000M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷；
◆ 支持DC9~60V宽压电源输入，符合本安电路设计标准；
◆ 支持-40℃~+75℃工作温度，满足工业环境应用需求。

概述

LPS9702G系列是纽琳克通信专为工业通信网络应用而设计开发的2口二层千兆/百兆非网管型嵌入式工业级光纤收发器，符合本质安全型设计需求。具有低功耗、防短路、防起火等特点。适用于煤矿、石油石化、化工等行业。该产品支持1个千兆/百兆光口和1个千兆电口，。支持1路DC9~60V宽压电源输入，电源支持防反接、缓启动、过流及过压保护，采用嵌入式安装方式，满足多种网络现场的需求。每个千兆电口具有10/100/1000M自适应功能，支持全双工或半双工方式，并能自动进行MDI/MDI-X连接，为工业自动化提供有力的保障，使工业通信顺畅、可靠、稳定，满足客户为提高附加值应用而不断创新的需求。硬件采用无风扇、本安型、宽温设计，工业级元器件，支持-40~+75℃工作温度，电源符合本安电路设计标准要求，通过严格的安规与EMC测试，满足严酷的工业环境应用需求。产品可广泛适用于工业自动化、综合能源、智能交通、智慧城市、智慧矿山等领域。

  • 满足不同应用现场的需求

    满足不同应用现场的需求

    支持1路千兆光口或者1路百兆光+1路千兆电口，支持1路DC9~60V宽压电源输入，符合本质安全型设计需求。具有防短路、防起火等特点。

  • 工业级设计

    工业级设计

    硬件采用无风扇、低功耗、-40℃～+75℃宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。

  • 应用范围广

    应用范围广

    产品可广泛适用于工业自动化、综合能源、智能交通、智慧城市、智慧矿山等领域。

技术参数

型号 LPS9702G
接口 电口数量：1个10/100/1000M自适应以太网接口
光口规格：单模/多模、单纤/双纤可选
光口数量：1个100M或者1个1000M光  光口支持SC/ST/FC可选
通信距离 网口距离：最远100M；
百兆光口：单模通信距离20-120KM可选，默认20KM；
                 多模1310nm通信2KM；
千兆光口：单模通信距离20-120KM可选，默认20KM；
                 多模1310nm通信1KM，多模850nm通信500M；
交换特性 背板带宽：1Gbps
包转发速率：1Mpps
包缓存区：96KB
MAC地址表：支持2K个MAC地址
电源 输入电压：
直流机型：DC9~60V
接口类型：工业凤凰端子5芯5.08间距
保护：支持电源防反接保护/过载保护
最大功耗：<1W
电源指示：POWER，接口灯指示：link、ACT
机械结构 安装方式：嵌入式安装
散热方式：自然冷却，无风扇

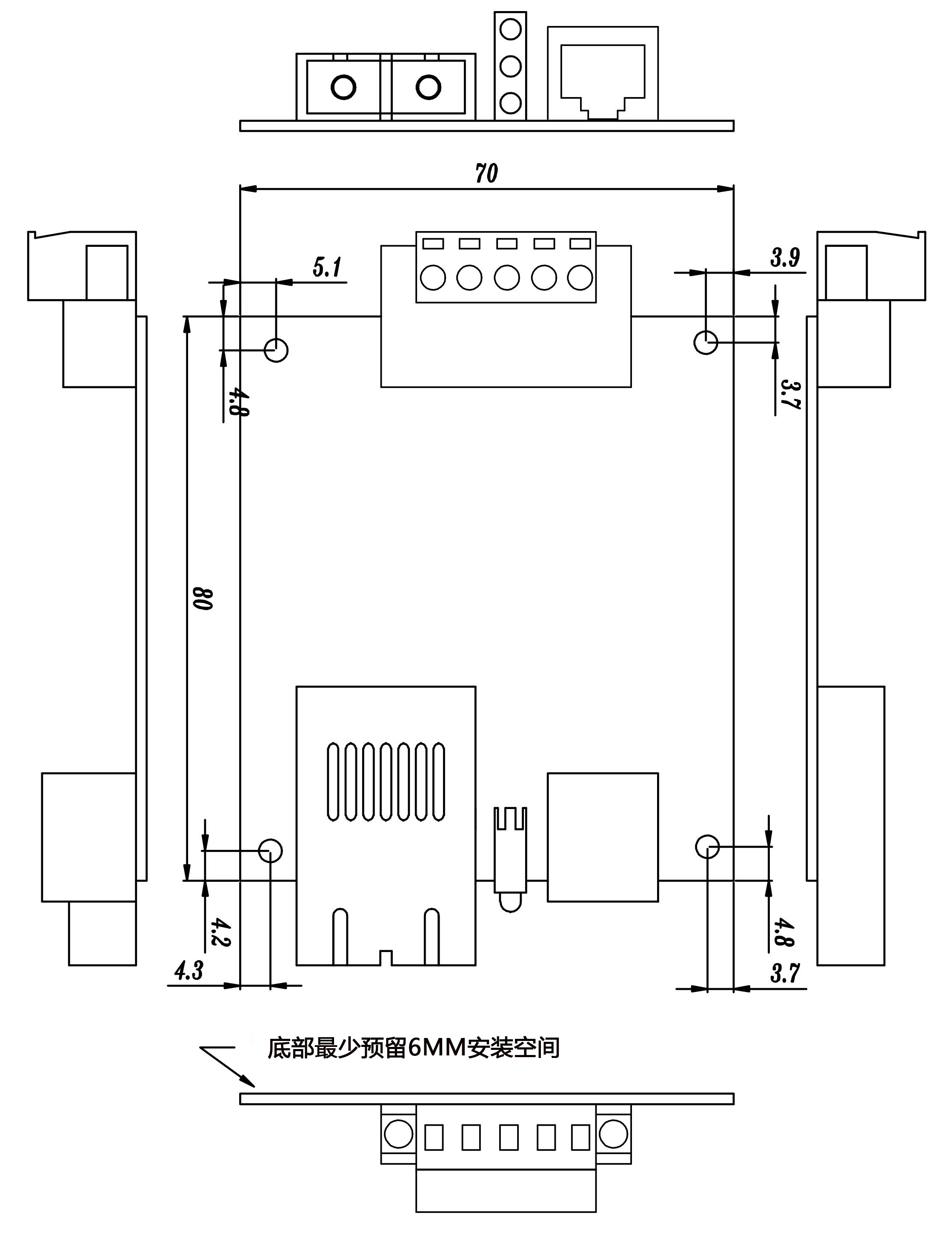

外形尺寸：94×66×13.6(mm)（不含连接器尺寸）
工作环境 工作温度：-40℃～+75℃
存储温度：-55℃～+85℃
相对湿度：5％～95％无凝露
质保 MTBF：350000小时
质保期：5年
EMC EMI：
CFR47FCC Part 15B
CE EN55032：2015
EN61000-3-2：2014（电源谐波）
EN61000-3-3：2013(电源变动)
EMS：
IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)
符合标准 IEEE802.3：CSMA/CD
IEEE802.3i：10base-T
IEEE802.3u：100base-T
IEEE802.3ab：1000base-T
IEEE802.3z：1000base-LX
IEEE802.3x：全双工以太网数据链路层流控
机械：
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)


订购信息

百兆光口系列:
型号 100baseFX端口光纤接口 10/100/1000base-T
(X)端口RJ45接口		 光纤通信距离 电源
LPS9702G-AS-ZM20 1个百兆单模双纤SC接口 1 20KM(远距离可选） DC9~60V输入
LPS9702G-AS-RM20 1个百兆单模双纤ST接口 1 20KM(远距离可选）
LPS9702G-AS-TM20 1个百兆单模双纤FC接口 1 20KM(远距离可选）
LPS9702G-AM-ZM02 1个百兆多模双纤SC接口 1 2KM
LPS9702G-AM-RM02 1个百兆多模双纤ST接口 1 2KM
LPS9702G-AM-TM02 1个百兆多模双纤FC接口 1 2KM
LPS9702G-SF-ZM20 1个百兆单模单纤SC接口 1 20KM(远距离可选）
LPS9702G-SF-RM20 1个百兆单模单纤ST接口 1 20KM(远距离可选）
LPS9702G-SF-TM20 1个百兆单模单纤FC接口 1 20KM(远距离可选）
LPS9702G-MF-ZM02 1个百兆多模单纤SC接口 1 2KM
LPS9702G-MF-RM02 1个百兆多模单纤ST接口 1 2KM
LPS9702G-MF-TM02 1个百兆多模单纤FC接口 1 2KM

千兆光口系列:
型号 1000base-X光纤接口 10/100/1000base-T
(X)端口RJ45接口		 光纤通信距离 电源
LPS9702G-GS-ZM20 1个千兆单模双纤SC接口 1 20KM(远距离可选） DC9~60V输入
LPS9702G-GS-RM20 1个千兆单模双纤ST接口 1 20KM(远距离可选）
LPS9702G-GS-TM20 1个千兆单模双纤FC接口 1 20KM(远距离可选）
LPS9702G-GM-ZM02 1个千兆多模双纤SC接口 1 （1310nm）1KM
LPS9702G-GM-RM02 1个千兆多模双纤ST接口 1 （1310nm）1KM
LPS9702G-GM-TM02 1个千兆多模双纤FC接口 1 （1310nm）1KM
LPS9702G-GSF-ZM20 1个千兆单模单纤SC接口 1 20KM(远距离可选）
LPS9702G-GSF-RM20 1个千兆单模单纤ST接口 1 20KM(远距离可选）
LPS9702G-GSF-TM20 1个千兆单模单纤FC接口 1 20KM(远距离可选）
LPS9702G-GM-ZM5 1个千兆多模双纤SC接口 1 （850nm）500M
LPS9702G-GM-RM5 1个千兆多模双纤ST接口 1 （850nm）500M
LPS9702G-GM-TM5 1个千兆多模双纤FC接口 1 （850nm）500M
