◆ 支持5路百兆电口，为用户提供灵活的组网方式；
◆ 支持PROFINET协议优先传输；
◆ 支持10/100M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷；
◆ 支持Jumbo巨型帧传输，最大帧长2kbyte；
◆ 支持半双工背压式或全双工IEEE802.3x流量控制；
◆ 支持双路DC9~60V或AC24V电源输入，支持双电源冗余、无极性；
◆ 高强度铝合金外壳，IP40防护等级，无风扇外壳散热，设备能可靠的工作在-40℃~+75℃严酷的工业环境中。
LPX5E是纽琳克通信专为工业通信网络应用而设计开发的5口二层百兆非网管型卡轨式Profinet工业以太网交换机，支持PROFINET协议优先传输，提供5个百兆电口。每个百兆电口具有10/100M自适应功能，支持全双工或半双工方式，并能自动进行MDI/MDI-X连接，产品精选工业级元器件，35mm标准卡轨式安装，高强度铝合金外壳，坚固耐用，无风扇外壳散热，-40℃~+75℃宽温工作，高标准工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。支持双路DC9~60V或AC24V电源输入。产品可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧工厂等工业领域。
支持PROFINET协议优先传输，双路DC9~60V或AC24V电源输入 冗余输入，采用导轨式安装方式，能满足不同应用现场的需求。
硬件采用无风扇、低功耗、-40℃～+75℃宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。
广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。
|
协议标准 |
|
|
IEEE标准 |
IEEE802.3、IEEE802.3u、IEEE802.3x |
|
交换属性 |
|
|
背板带宽 |
1Gbps |
|
缓存大小 |
768kbit |
|
Jumbo帧 |
2kbyte |
|
MAC地址表 |
2K |
|
接口规格 |
|
|
百兆电口 |
5路10/100ba |
|
指示灯 |
电源指示灯、接口指示灯 |
|
电源参数 |
|
|
电源输入 |
DC9~60V或AC24V，支持双电源冗余、无极性 |
|
满载功耗 |
＜1W@DC24V |
|
连接方式 |
5位5.08mm间距带锁扣接线端子 |
|
机械参数 |
|
|

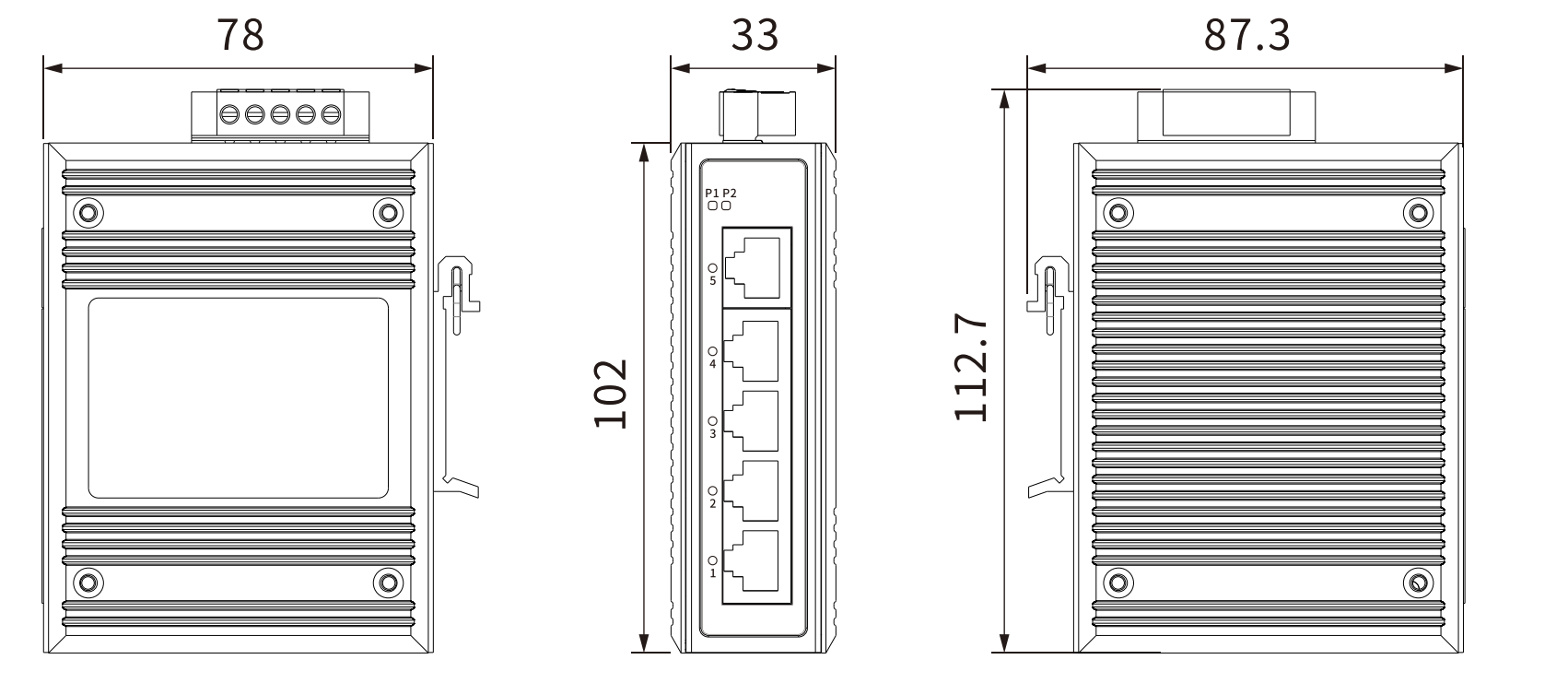

外形尺寸 |
102×33×78(mm)（不含卡轨及连接器尺寸） |
|
安装方式 |
35mm标准DIN卡轨式安装 |
|
机壳防护 |
高强度铝合金外壳，IP40防护等级 |
|
重量 |
约0.27kg |
|
工作环境 |
|
|
工作温度 |
-40℃~+75℃ |
|
存储温度 |
-40℃~+85℃ |
|
相对湿度 |
5%~95%（无凝露） |
|
行业标准 |
|
|
EMC |
IEC 61000-4-2（ESD）：Level 3（接触放电±6kV，空气放电±8kV） IEC 61000-4-5（Surge）：Level 4（ 电源：共模±4kV，差模±2kV；网口：共模±6kV，差模±2kV） IEC 61000-4-4（EFT）：Level 4（电源：±4kV；网口：±2kV） |
|
产品型号 |
输出接口 |
电源 |
|
LPX5E |
5×10/100ba |
双路DC9~60V或AC24V电源输入 冗余输入 |
