纽琳克生产的KLM5016系列产品，是专为工业通信网络应用而设计开发的二层非网管型工业以太网交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供16个百兆电接口配置机型，电口为10Base-T/100Base-TX以太网RJ45端口，每个RJ45端口都具有自适应功能，能自动的配置到10Base-T或100Base-TX状态以及全双工或半双工的运行模式，并能自动进行MDI/MDI-X连接。使工业通信顺畅、可靠、快速，满足客户为提高附加值应用而不断创新的需求。
纽琳克的非网管型交换机提供宽范围的交直流110/220V电源输入。在结构安装方面，KLM5016系列交换机使用工业机架式安装。该系列产品具备高速线速转发、即联即用的特性，在核心器件上采用工业级品质设计方案，无论是在恶劣的工业现场前端还是在高电磁辐射场景下，能保证设备稳定运行，产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。
该系列有多款产品可供选择，支持单双电源、支持交/直流AC/DC110/220V电源输入，采用1U机架式安装方式，能满足不同应用现场的需求。
硬件采用无风扇、低功耗、-40℃～+75℃宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。
广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。
| 交换属性 | |
| 交换方式 | 存储转发 |
| 背板带宽 | 8.8Gbps |
| 缓存大小 | 768kbit |
| MAC地址表 | 8K |
| 接口规格 | |
| 百兆电口 |
16路10/100ba |
| 继电器 | 1路继电器告警输出，3位5.08mm间距带锁扣接线端子 |
| 指示灯 | 电源指示灯、运行指示灯、告警指示灯、电口速率与连接/活动指示灯 |
| 电源参数 | |
| 电源输入 |
直流机型：DC18~72V，防反接，支持单/双电源可选 交流机型：AC85~264V / DC110~370V，支持单/双电源可选 |
| 满载功耗 | ＜7W@DC24V、＜7W@DC48V、＜8W@AC220V |
| 连接方式 | 5位7.62mm间距带锁扣接线端子 |
| 机械参数 | |

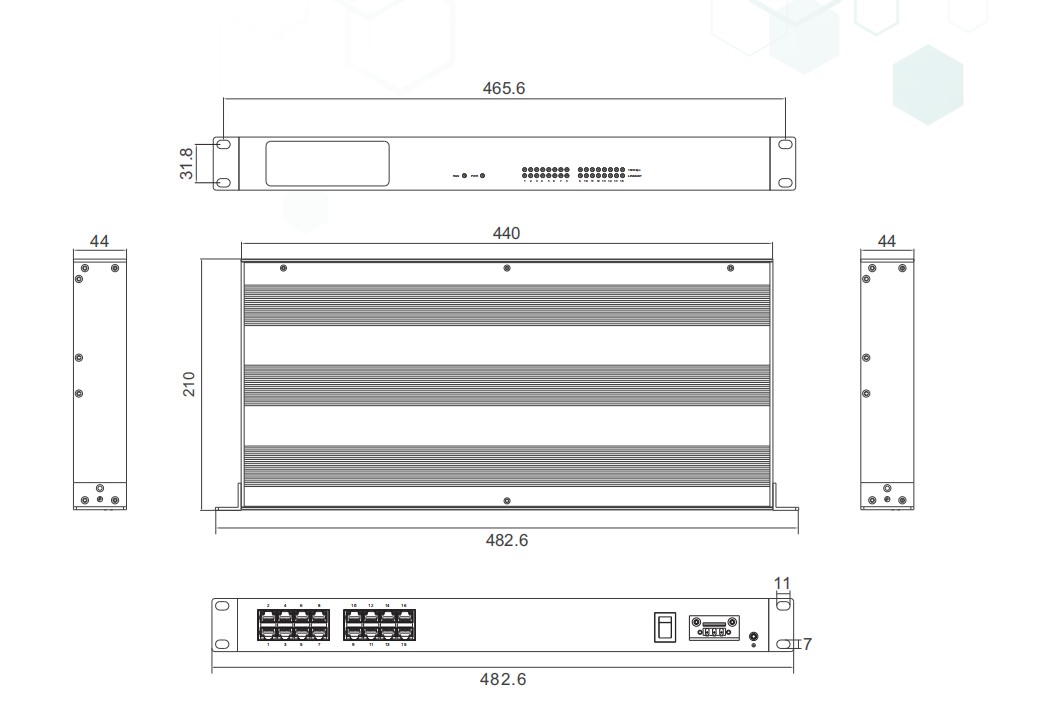

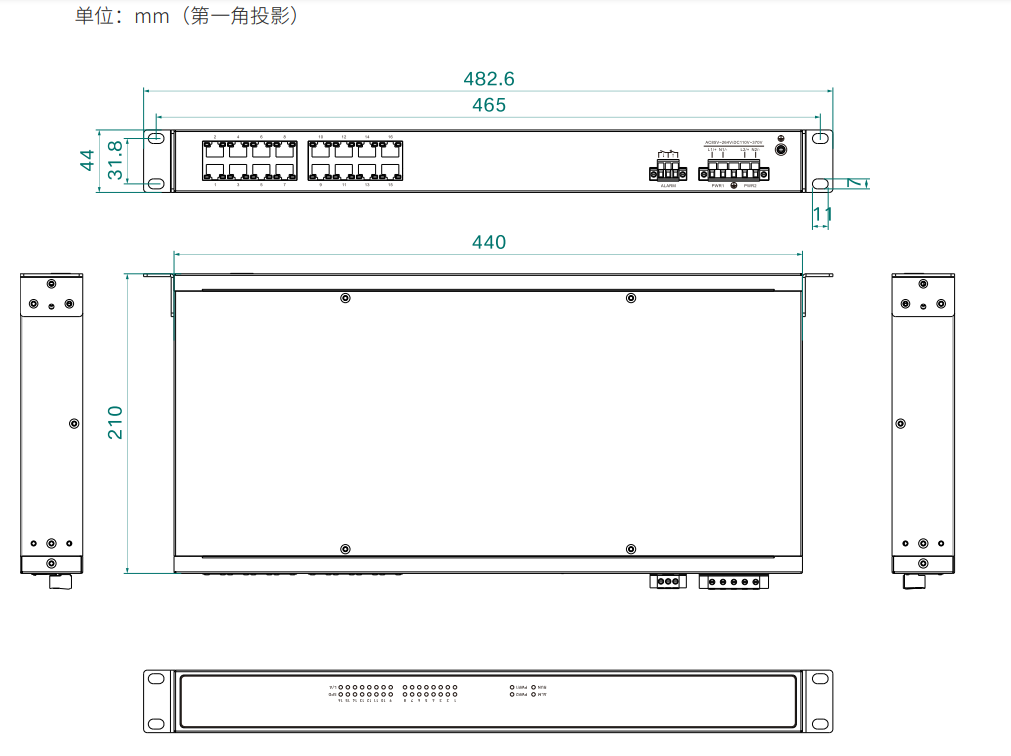

| 外形尺寸 | 482.6×44×210(mm)（含挂耳） |
| 安装方式 | 标准19英寸1U机架式安装 |
| 机壳防护 | IP40 |
| 工作环境 | |
| 工作温度 | -40℃~+75℃ |
| 存储温度 | -55℃~+85℃ |
| 相对湿度 | 5%~95%（无凝露） |
| 行业标准 | |
| EMC |
EMI FCC CFR47 Part 15 EN55032/CISPR22 Class A EMS IEC61000-4-2(ESD) ±8kV (contact) ±15kV (air) IEC61000-4-3(RS) 10V/m (80MHz～2GHz) IEC61000-4-4(EFT) Power Port: ±4kV; Data Port: ±2kV IEC61000-4-5 (Surge) Power Port: ±2kV/DM ±4kV/CM; Data Port: ±2kV IEC61000-4-6(CS) 10V (150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
| 产品型号 | 输出接口 | 电源 | 指示灯 |
| KLM5016-D1 |
16×10/100ba |
单路DC18~72V电源 | 支持指示灯在前，或者指示灯在后 |
| KLM5016-D2 |
16×10/100ba |
双路DC18~72V冗余电源 | 支持指示灯在前，或者指示灯在后 |
| KLM5016 |
16×10/100ba |
单路AC85~264V/ DC110~370V电源 | 支持指示灯在前，或者指示灯在后 |
| KLM5016-LVLV |
16×10/100ba |
双路AC85~264V/ DC110~370V冗余电源 | 支持指示灯在前，或者指示灯在后 |
