工业级百兆24口机架式交直流220V以太网交换机

KLM5324

工业级百兆24口机架式交直流220V以太网交换机

●支持4/8/12/16路百兆光口和20/16/12/8路百兆电口可选，为用户提供灵活的组网方式
●光口支持多种类型光模块可选，电口支持10/100M、全/半双工、MDI/MDI-X自适应，即插即用，方便快捷
●支持端口流量控制，避免网络拥塞
●支持Jumbo巨型帧传输，最大帧长10000字节
●支持双电源掉电告警，提供告警指示灯和继电器告警方式
●支持AC85~264V/DC110~370V交/直流电源输入，或DC18~72V直流电源输入可选
●高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+75℃严酷的工业环境中


概述

纽琳克生产的KLM5324系列产品，是专为工业通信网络应用而设计开发的二层非网管型工业以太网交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供24个百兆电或4光20电、8光16电、12光12电、16光8电、24光接口配置机型供用户选择，其中光口为100Base-FX单模或多模光纤接口。电口为10Base-T/100Base-TX以太网RJ45端口，每个RJ45端口都具有自适应功能，能自动的配置到10Base-T或100Base-TX状态以及全双工或半双工的运行模式，并能自动进行MDI/MDI-X连接。使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。

纽琳克的非网管型交换机提供宽范围的交直流110/220V电源输入。在结构安装方面，KLM5324系列交换机使用机架式安装。该系列产品具备高速线速转发、即联即用的特性，在核心器件上采用工业级品质设计方案，无论是在恶劣的工业现场前端还是在高电磁辐射场景下，均能保证设备稳定运行，产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。




  • 满足不同应用现场的需求

    满足不同应用现场的需求

    该系列有多款产品可供选择，支持单双电源、支持交/直流AC/DC110/220V电源输入，采用1U机架式安装方式，能满足不同应用现场的需求。

  • 工业级设计

    工业级设计

    硬件采用无风扇、低功耗、-40℃～+75℃宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。

  • 应用范围广

    应用范围广

    广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。

技术参数

 协议标准
  IEEE标准   IEEE 802.3、IEEE 802.3u、IEEE802.3x
 交换性能
  交换方式   存储转发
  背板带宽   12.8Gbps
  缓存大小   4.1Mbit
  MAC地址表   8K
 接口规格
  百兆光口   4/8/12/16路100base-FX百兆光口可选， SC/FC/ST接口可选，传输距离支持
  1310nm多模双纤2km或1310nm单模双纤20km可选(40/60/80/100km可选)
  百兆电口   20/16/12/8路10/100base-T(X)自适应百兆RJ45电口可选，支持全/半双工、MDI/
  MDI-X自适应
  继电器   1路继电器告警输出，采用3位5.08mm间距带锁扣接线端子
  指示灯   电源指示灯、运行指示灯、告警指示灯、接口速率与连接/活动指示灯
 电源参数
  电源输入   交流机型： AC85~264V或DC110~370V内置过流保护，支持单/双电源可选
  直流机型： DC18~72V防反接，支持单/双电源可选
  满载功耗   ≤10.3W@AC220V(4F)、≤12.1W@AC220V(8F)、
  ≤14.5W@AC220V(12F)、≤16.4W@AC220V(16F)
  连接方式   5位5.08mm间距带锁扣接线端子
 机械参数
  外形尺寸   482.6×44×210(mm)(含挂耳不含连接器尺寸)
  安装方式   标准19英寸1U机架式安装
  机壳防护   金属外壳， IP40防护等级
  重量   约2.9kg
 工作环境
  工作温度   -40℃~+75℃
  存储温度   -40℃~+85℃
  相对湿度   5%~95%(无凝露)
 行业标准
  EMS   IEC61000-4-2(ESD):Level4(接触放电±8kV空气放电±15kV)
  IEC61000-4-5(Surge):Level4(电源：共模±4kV差模±2kV;
                              网口：共模±6kV差模±2kV)
  EC61000-4-4(EFT):Level 4 (电源：±4kV;网口：±2kV)
  *除16光8电外，其它机型浪涌为Level3(电源共模±2kV)

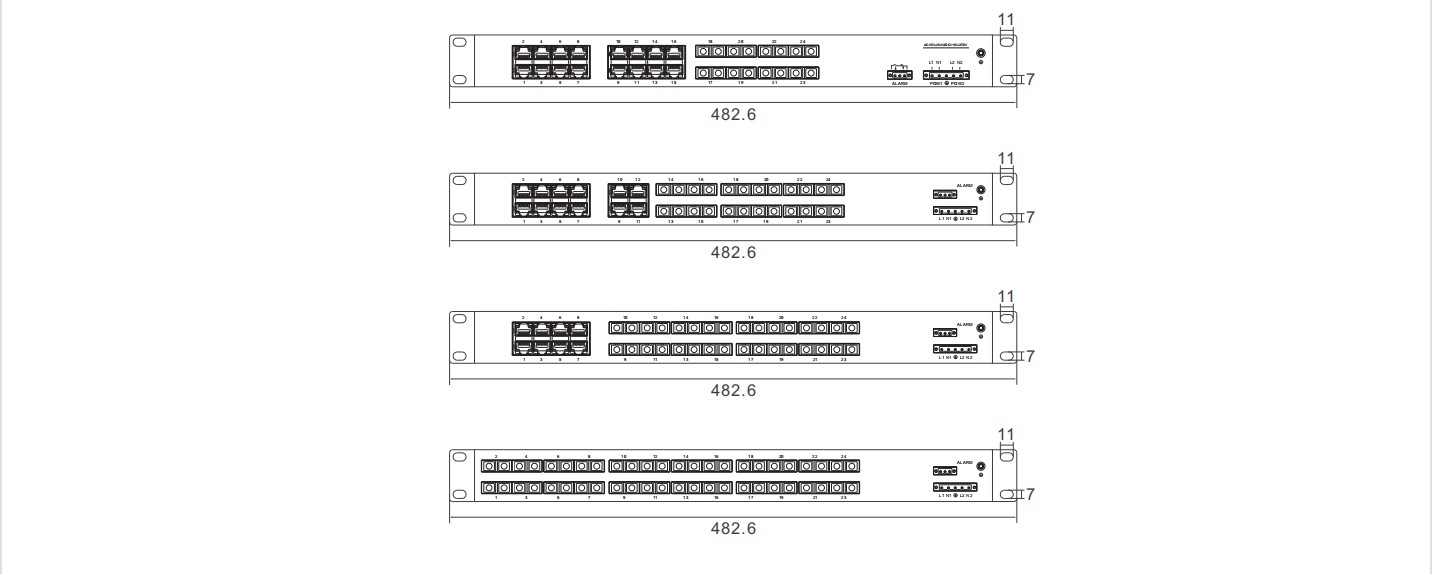

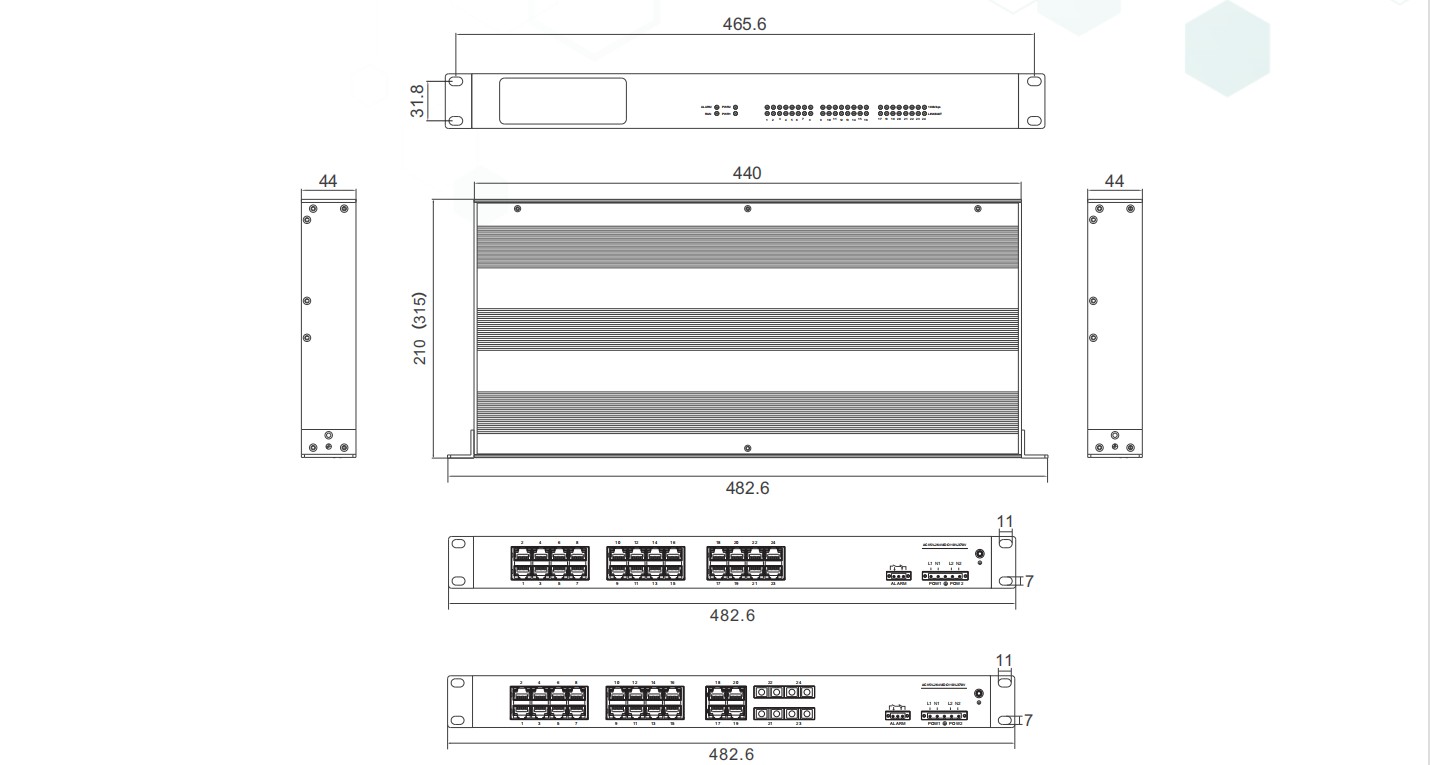

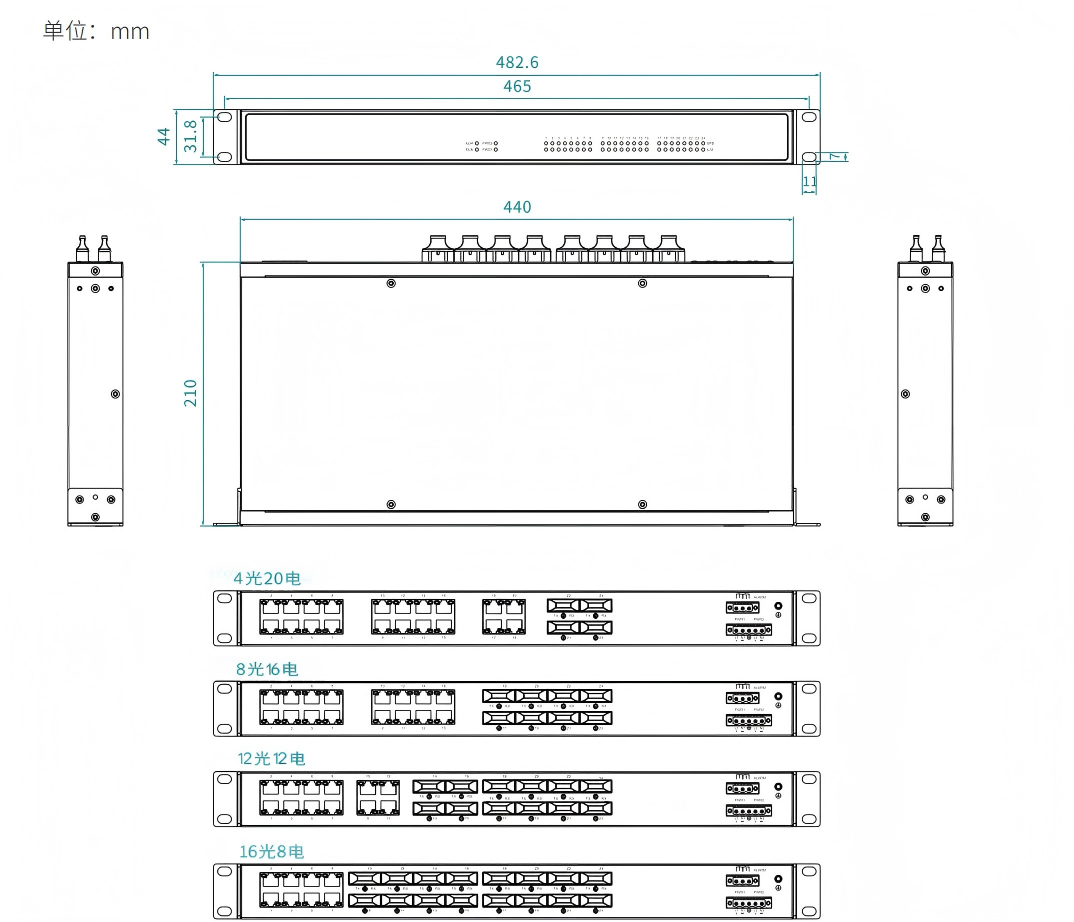

外形尺寸：








订购信息


产品型号 KLM5324-N-OT-P1P2-LV(24口光电组合系列）
代码定义 代码选型
N：代表光口数量 4：代表4个百兆光口
8：代表8个百兆光口
12：代表12个百兆光口
16：代表16个百兆光口
OT：代表光纤种类 AS:单模双纤
AM：多模双纤
SF:单模单纤
P1:代表光纤接口
P2代表光纤通信距离		 ZM:光纤接口为SC方口
RM：光纤接口为ST卡口
TM:光纤接口为FC螺纹口
02：通信距离为2KM
20:通信距离为20KM
40:通信距离为40KM
60:通信距离为60KM
80:通信距离为80KM
LVLV LV:代表供电电源为单路交直流110/220V
LVLV:代表供电电源为双路交直流110/220V
D1:代表供电电源为单路单路DC18~75V
D2:代表供电电源为双路单路DC18~75V
例如：KLM5324-4AS-ZM20-LV规格为4个百兆光口，20个百兆电口，单模双纤SC接口。通信距离20KM.交直流220V供电
