纽琳克生产的KLM5328系列产品，是专为工业通信网络应用而设计开发的二层非网管型工业以太网交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供4个千兆光+24个百兆电、4个千兆光+4个百兆光+20个百兆电、4个千兆光+8个百兆光+16个百兆电、4个千兆光+12个百兆光+12个百兆电、4个千兆光+16个百兆光+8个百兆电、4个千兆光+24个百兆光接口配置机型供用户选择，其中光口为1000Base-X光纤接口，接口类型为带屏蔽SFP基座，或者100Base-X光纤接口,接口类型为SC/FC/ST。电口为10/100/1000Base-T以太网RJ45端口，RJ45带屏蔽，每个RJ45端口都具有自适应功能，其中10/100Base-T支持全双工或半双工方式，1000Base-T支持全双工方式，并能自动进行MDI/MDI-X连接。使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。
纽琳克的非网管型交换机提供宽范围的交直流110/220V电源输入。在结构安装方面，KLM5328系列交换机使用工业机架式安装。该系列产品具备高速线速转发、即联即用的特性，在核心器件上采用工业级品质设计方案，无论是在恶劣的工业现场前端还是在高电磁辐射场景下，均能保证设备稳定运行，产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。
|
IEEE标准 |
802.3、802.3u、802.3x等 |
|
交换方式 |
存储转发 |
|
背板带宽 |
12.8Gbps |
|
百兆端口 |
最多24个10/100ba |
|
千兆端口 |
4个10/100/1000ba |
|
电口参数 |
物理接口：RJ45带屏蔽，IEEE802.3标准
以太网口：10/100ba 传输距离：＜100米 |
|
光口参数 |
发光功率： >-12dBm(单模) >-17dBm(多模) 收光灵敏度： <-38dBm(单模) <-35dBm(多模) 波长： 1310nm(单模) 1550nm(单模) 1310 nm(多模)
传输距离：20～80Km(单模) < 连接器类型： SC/FC/ST，LC 传输速率： 155Mbps（百兆） 1.25Gbps（千兆） |
|
电源参数 |
输入电压：220AC/DC(85-264VAC/110-370VDC) 输入功耗：小于40W 过流保护：内置 |
|
机械参数 |

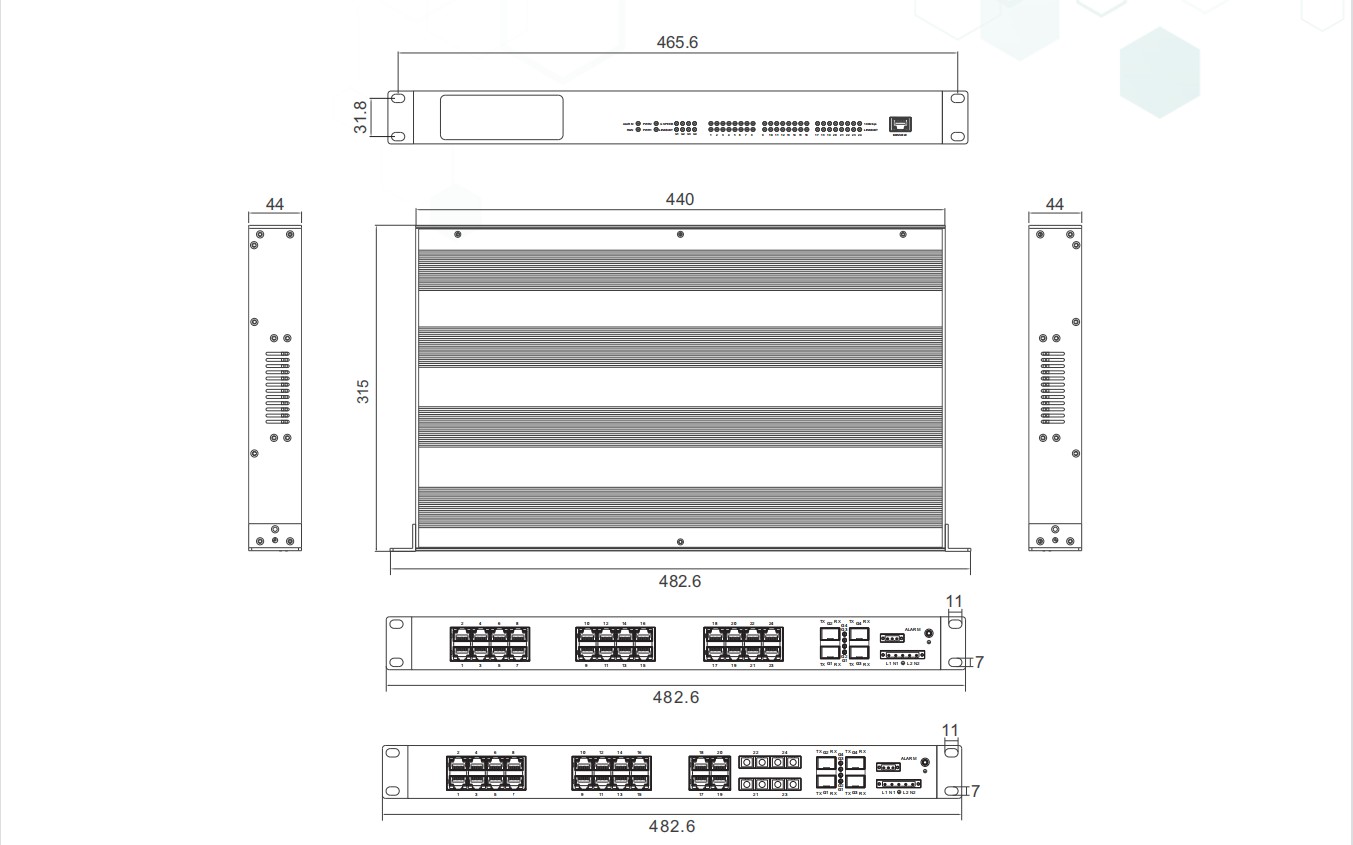

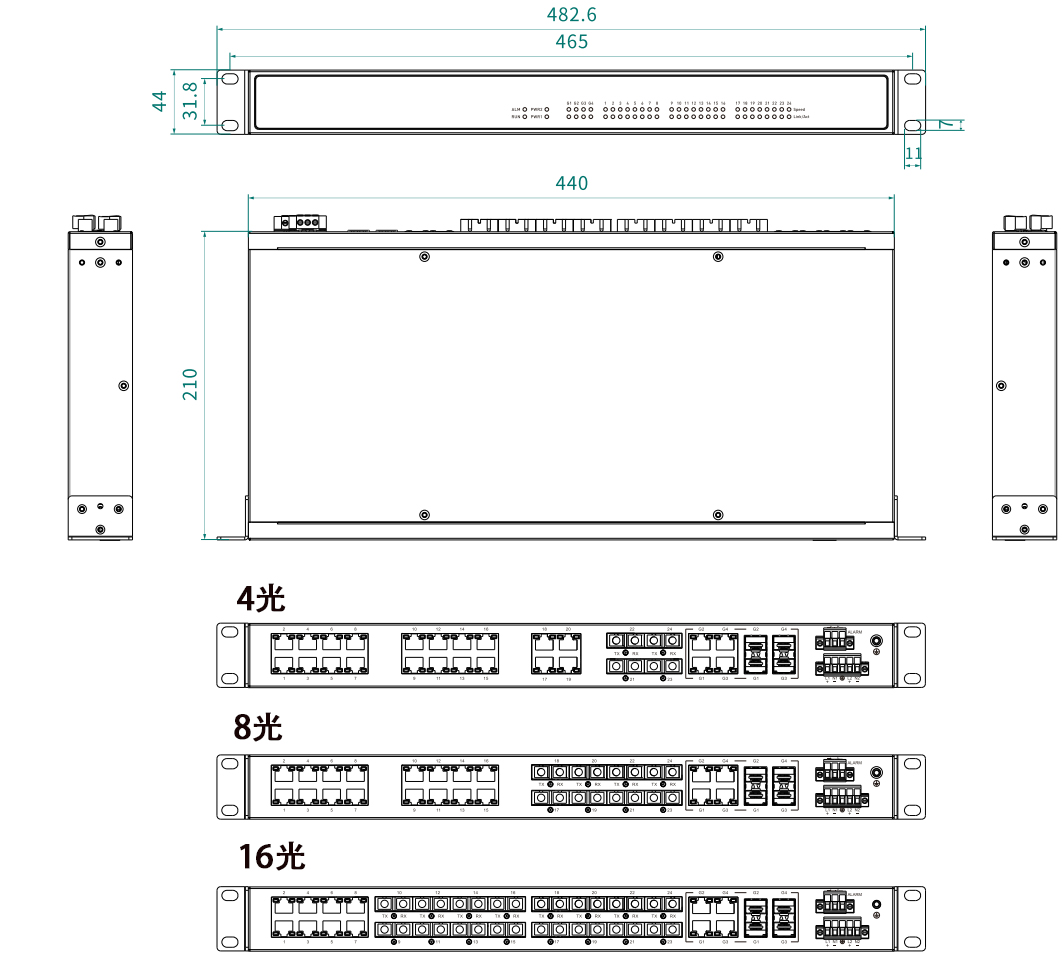

物理尺寸（宽×高×深）：482.6mm×44mm×315mm 安装方式：标准19’ 1U机架式 散热形式：铝合金单肋形机箱表面散热，无风机 出线形式：前后出线 机壳防护：IP40 |
|
工作环境 |
工作温度：-40℃~+85℃ 存储温度：-40℃~+85℃ 湿度：5%~95%（无凝露） |
|
EMC标准 |
EN6
EN6
EN6 EN55022：EN55022 Class A |
| 产品型号 | KLM5328-PO-N-OT-P1P2-LV(28口光电组合系列） |
| 代码定义 | 代码选型 |
| PO:代表千兆口 | 4GX:代表4个千兆光口 |
| N：代表光口数量 |
4：代表4个百兆光口 8：代表8个百兆光口 12：代表12个百兆光口 16：代表16个百兆光口 24：代表24个百兆光口 24T：代表24个10/100电口 |
| OT：代表光纤种类 |
AS:单模双纤 AM：多模双纤 SF:单模单纤 |
|
P1:代表光纤接口 P2代表光纤通信距离 |
ZM:光纤接口为SC方口 RM：光纤接口为ST卡口 TM:光纤接口为FC螺纹口 |
|
02：通信距离为2KM 20:通信距离为20KM 40:通信距离为40KM 60:通信距离为60KM 80:通信距离为80KM |
|
| LVLV |
LVLV:代表供电电源为双路交直流110/220V |
| 例如：KLM5328-4GX-4AS-ZM20-LVLV规格为4个千兆光口+4个百兆光口，20个百兆电口，单模双纤SC接口。通信距离20KM.交直流220V供电 | |
