协议标准

IEEE标准

IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z

交换性能

交换方式

储存转发

背板带宽

56Gbps

缓存大小

4.1Mbit

巨型帧

10000Byte

MAC地址表

8K

接口规格

千兆光口

4路1000Base-X千兆SFP插槽，不兼容100Base-FX，可定制为4路百兆光口（推荐使用我司指定的SFP模块）

千兆电口

16路10/100/1000Base-T(X)自适应千兆RJ45电口，全/半双工、MDI/ MDI-X自适应

继电器

1路继电器告警输出，采用3位3.81mm间距带锁扣接线端子

指示灯

电源指示灯、光口指示灯、电口速率与连接/活动指示灯

电源参数

电源输入

直流机型：DC12-60V，支持双电源冗余、无极性

交流机型：AC85-264V / DC110-370V

满载功耗

≤15W@DC24V、14.9W@AC220V

连接方式

5位5.08mm间距带锁扣接线端子

机械参数

外形尺寸

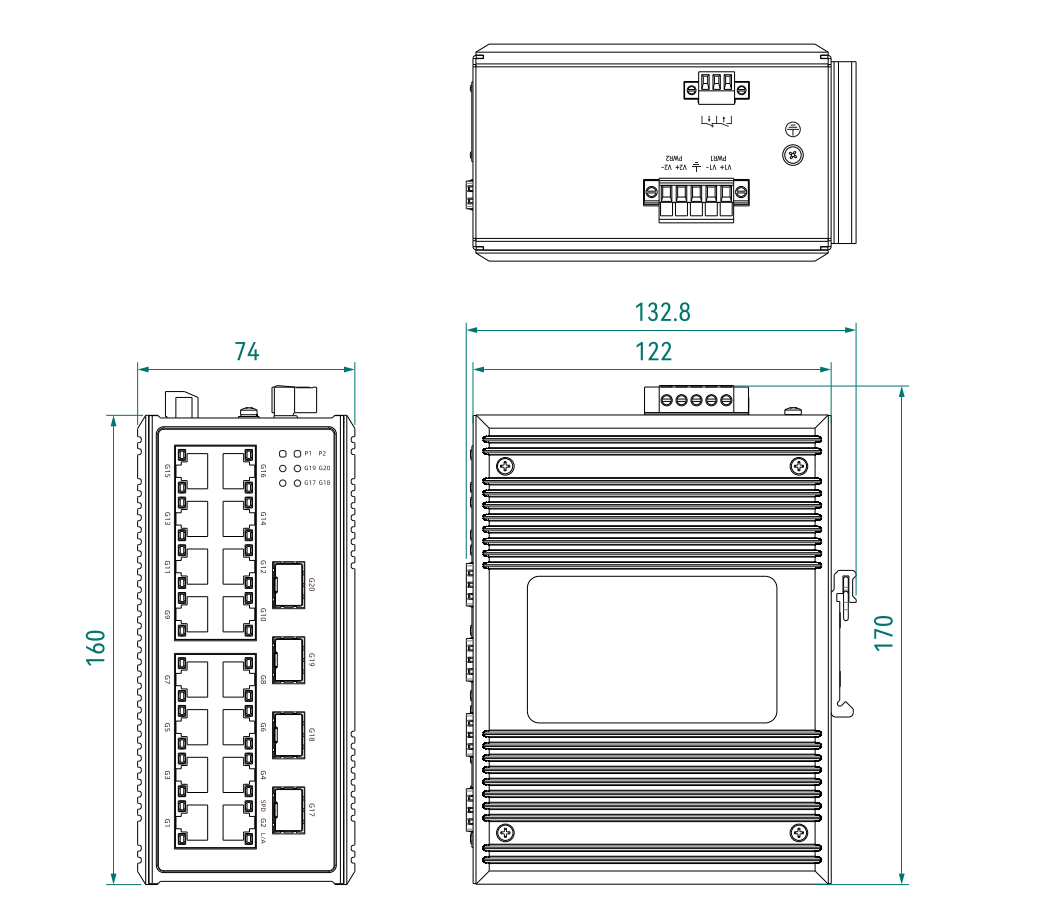

160×74×122 (mm)（不含卡轨及连接器尺寸）

安装方式

35mm标准DIN卡轨式安装

机壳防护

铝合金外壳，IP40防护等级

重量

约1.1kg

工作环境

工作温度

-40℃~+75℃

存储温度

-40℃~+85℃

相对湿度

5%~95%（无凝露）

行业标准

EMS

IEC 61000-4-2（ESD）：Level 4（接触放电±8kV，空气放电±15kV）

IEC 61000-4-5（Surge）：Level 3（ 电源：共模±2kV，差模±2kV；网口：共模±6kV，差模±2kV）

IEC 61000-4-4（EFT）：Level 3（电源：±2kV；网口：±2kV）
