工业级千兆4光24电网管型IEC61850交换机

MEGA2228G

工业级千兆4光24电网管型IEC61850交换机

支持24个10/100/1000M自适应以太网RJ45口,4个1000M SFP扩展槽

可选POE供电,支持802.3af/at供电标准

支持knewlink-Ring快速环网(自愈时间 < 20 ms),兼容STP/RSTP/MSTP生成树协议

支持Port-based VLAN,IEEE 802.1Q VLAN和GVRP协议

支持动态和静态链路聚合,支持IEC61850以及网安协议

支持IGMP Snooping和GMRP过滤组播封包

支持基于MAC 地址的端口锁定,防止非法入侵

支持SNMPv1/v2不同等级的网络管理协议

多种网管方式:Web、Snmp,Telnet,console

IP40防护等级,波纹式铝型材外壳,工业4级电磁兼容性设计

概述

MEGA2228G 机架式千兆网管型工业以太网交换机,是上海纽琳克通信技术有限公司专业为电力生产,支持IEC61850电力以及网安协议的工业交换机,提供24个10/100/1000M自适应以太网RJ45口(POE可选),4个1000M SFP扩展槽。用于千兆上联或构筑千兆主干环网,具有灵活的端口配置和良好的扩展性能。提供全线速无阻塞转发,提供全双工下的IEEE802.3x流量控制和半双工模式下的背压式流量控制,该交换机可以组建一个快速恢复的自愈环网,自愈时间小于20ms,支持对环路的自动检测和倒换。

MEGA2228G 提供丰富的网管功能,支持knewlink-ring快速环网,兼容STP/RSTP/MSTP生成树协议,基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、广播风暴抑制、端口聚合、端口镜像、端口状态管理、SNMP、NTP对时等。特别适用于组建视频监控,智能交通,工业自动化等领域中有视频,音频等高带宽业务传输需求的千兆网络。目前该产品广泛应用于智能交通,能源风电,管廊隧道,智能变电站等工业恶劣环境。

技术参数

型号

MEGA2228G

接口

电口数量

24个10/100/1000M自适应以太网接口

POE(可选)

支持802.3af/at供电标准

扩展插槽数量

4个1000M SFP扩展槽

交换特性

背板带宽

56Gbps

包转发速率

41.7Mpps

包缓存区

4.1Mbit

MAC地址表

支持8K个MAC地址

支持512个组播组

巨型帧

支持

软件特性

流量控制

支持 IEEE802.3x 流量控制(全双工)
支持基于端口的流量控制

风暴抑制

可分别对广播、组播、未知单播速率抑制
支持基于 PPS/Mbps 的风暴抑制

VLAN

支持4096个VLAN
支持基于端口的VLAN
支持基于MAC地址的VLAN
支持基于IP的VLAN
支持802.1Q VLAN
支持GVRP

QoS

支持对端口接收报文的速率和发送报文的速率进行限制
支持CAR(Committed Access Rate)功能
支持每个端口支持4个输出队列
支持灵活的队列调度算法,可以同时基于端口和队列进行设置
支持SP、WRR、SP+WRR三种模式

ACL

支持L2(layer 2)~L4(layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP(IPv4)地址、目的IP(IPv4)地址、TCP/UDP端口号的流分类

支持1.5K ACL条目

端口聚合

支持手工聚合
支持LACP静态/动态聚合

环网协议

支持KNEWlink-ring(自愈时间<20ms)
支持STP/RSTP/MSTP
支持ERPSv1/v2
支持MRP
支持MRPP

自愈环组网方式

支持多组自愈环
支持相切环

组播

支持IGMP Snooping v1/v2
支持GMRP

DHCP

DHCP Client
DHCP Relay
DHCP Server

可靠性

支持backuplink

对时服务

支持NTP Server
支持SNTP

设备诊断

支持端口镜像
支持1:1/N:1
支持Ping,Tracert

IPv6

支持ND(Neighbor Discovery)RD(Router Discovery)
支持PMTU
支持MLD Snooping v1
支持IPv6-Ping,IPv6-Tracert,IPv6-Telnet,IPv6-TFTP

网络安全

支持用户分级管理和口令保护
支持802.1X认证
支持RADIUS认证
支持AAA认证
支持SSH
支持端口隔离
支持动态ARP检测
支持IP/Port/MAC的绑定功能
支持CPU保护/DDOS防攻击

管理与维护

支持 FTP/TFTP/WEB 升级日志记录/配置文件下载与上传
支持命令行接口(CLI)配置
支持Web配置,支持Https/Http
支持Telnet/SSH远程配置
支持通过Console口配置
支持SNMP v1/v2SNMP Trap、SNMP RMON
支持系统日志,分级告警,调试信息输出
支持MQTT接入协议
支持LLDP

支持IEC61850 MMS建模管理

支持CSD离线配置

电源

输入电压

AC/DC85~265VDC48V(仅POE支持)

接口类型

工业凤凰端子

告警

支持失电告警功能

保护

支持电源防反接保护/过载保护

最大功耗

24.5W

指示灯

电源指示:PWR1,PWR2 接口灯指示:SYS、ALARM、1-28数字灯

机械结构

安装方式

1U机架式安装

散热方式

自然冷却,无风扇

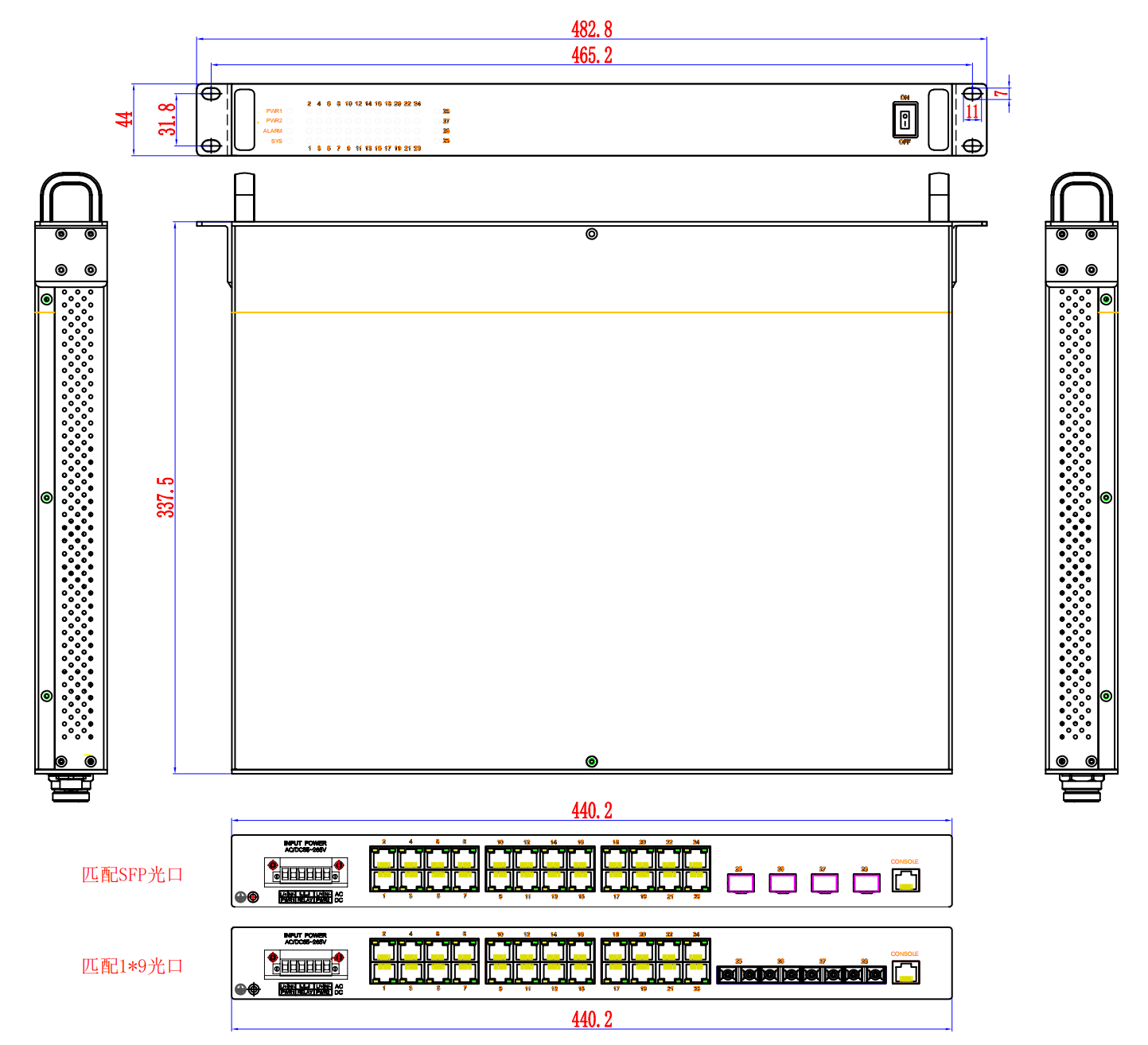

外形尺寸

宽×高×深:482.6mm×44mm×220mm(非POE)

宽×高×深:482.6mm×44mm×337.5mm(POE版本)

防护等级

IP40

重量

<4KG

工作环境

工作温度

-40℃~+75℃

存储温度

-40℃~+85℃

相对湿度

5%~95%无凝露

质保

MTBF

350000小时

质保期

5年

EMC

EMI

CFR47FCC Part 15B
CE EN55032:2015EN61000-3-2:2014(电源谐波)EN61000-3-3:2013(电源变动)

EMS

IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz~2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz~150kHz);10V(150kHz~80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)

符合标准

IEEE802.3:CSMA/CD
IEEE802.3i:10base-T
IEEE802.3u:100base-T
IEEE802.3z:1000base-LX
IEEE802.3ad:链路聚合
IEEE802.3x:全双工以太网数据链路层流控
IEEE802.1p:流量优先级
IEEE802.1Q:VLAN
IEEE802.1w:快速生成树
IEEE802.1X:基于端口的网络访问控制


订购信息

产品型号 规格参数
MEGA2228G-4GX24GT 24个10/100/1000M电口,4个1000M SFP扩展槽,支持IEC61850规约和网安协议,支持网管输入电压: AC/DC85~265V
MEGA2228G-4FX24GT 24个10/100/1000M电口,4个100M SFP扩展槽,支持网管,支持IEC61850规约和网安协议,输入电压: AC/DC85~265V
MEGA2228G-2GX2F24GT 24个10/100/1000M电口,2个1000M SFP扩展槽+2个100M SFP扩展槽,支持网管,支持IEC61850规约和网安协议,输入电压: AC/DC85~265V
MEGA2228G-4GM24GT 24个10/100/1000M电口,4个1000M多模SC/ST/FC光口1310nm,0-2公里,支持网管,支持IEC61850规约和网安协议,输入电压:AC/DC85V-265V
MEGA2228G-4GS24GT 24个10/100/1000M电口,4个1000M单模SC/ST/FC光口,1310nm,0-20公里,支持网管,支持IEC61850规约和网安协议,输入电压:AC/DC85V-265V
MEGA2228G-4S 24个10/100/1000M电口,4个100M单模SC/ST/FC光口,1310nm,0-20公里,支持网管,支持IEC61850规约和网安协议,输入电压:AC/DC85V-265V
MEGA2228G-4M 24个10/100/1000M电口,4个100M多模SC/ST/FC光口1310nm,0-2公里,支持网管,支持IEC61850规约和网安协议,输入电压:AC/DC85V-265V
MEGA2228GP-4GX24GP 24个10/100/1000M电口,支持24路POE供电,4个1000M SFP扩展槽,支持网管,支持IEC61850规约和网安协议,输入电压:DC48V,
MEGA2228GP-4FX24GP 24个10/100/1000M电口,支持24路POE供电,4个100M SFP扩展槽,支持网管,支持IEC61850规约和网安协议,输入电压:DC48V,
MEGA2228GP-2GX2F24GP 24个10/100/1000M电口,支持24路POE供电,2个1000M SFP扩展槽+2个100M SFP扩展槽,支持网管,支持IEC61850规约和网安协议,电压:DC48V,
MEGA2228GP-4S 24个10/100/1000M电口,支持24路POE供电4个100M单模SC/ST/FC光口,1310nm,0-20公里,支持网管,支持IEC61850规约和网安协议,输入电压:DC48V,
MEGA2228GP-4M 24个10/100/1000M电口,支持24路POE供电4个100M多模SC/ST/FC光口1310nm,0-2公里,支持网管,支持IEC61850规约和网安协议,输入电压:DC48V,
MEGA2228GP-4GM24GP 24个10/100/1000M电口,支持24路POE供电,4个1000M多模SC/ST/FC光口1310nm,0-2公里,支持网管,支持IEC61850规约和网安协议,输入电压:DC48V,
MEGA2228GP-4GS24GP 24个10/100/1000M电口,支持24路POE供电,4个1000M单模SC/ST/FC光口,1310nm,0-20公里,支持网管,支持IEC61850规约和网安协议,输入电压:DC48V,
