工业级4千兆+24百兆光电机架式网管型交换机

Pandolah128GP

工业级4千兆+24百兆光电机架式网管型交换机

◆ 支持4路千兆Combo光电复用口、4/8/16路百兆光口和24/20/16/8路百兆电口可选，为用户提供灵活的组网方式；

◆ 支持NLK-Ring、ERPSv1/v2、STP/RSTP等环网冗余协议，提高网络可靠性；

◆ 小于20ms的快速环网冗余(NLK-Ring)，增强了系统通信的可靠性；

◆ 支持DDM数字诊断监控，可监测当前DDM SFP光模块的工作温度、电压、电流、发送光功率和接收光功率等；

◆ 支持AC85~264V / DC110~370V交/直流电源输入，或DC18~75V直流电源输入可选；

◆ 强度铝合金外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+75℃严酷的工业环境中

概述

Pandolah128GP多光系列是上海纽琳克通信技术有限公司的二层网管型机架式工业以太网交换机，支持4路千兆Combo光电复用口、4/8/16个百兆光口和24/20/16/8个百兆电口，采用存储转发机制，拥有强大的带宽处理能力，自动排查数据包错误，减少传输故障，轻松支撑千兆组网，确保数据传输稳定、可靠、高效。产品精选工业级元器件，配合高标准系统设计及生产控制，机架式铝合金外壳，坚固耐用，无风扇外壳散热，-40℃~+75℃宽温工作，工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。
Pandolah128GPP多光系列可以通过WEB管理或SNMP网管，同时提供NLK-Ring、ERPSv1/v2、STP/RSTP、VLAN、LLDP、RMON、ACL、QoS服务质量(Quality of Service)、802.1X、IGMP Snooping、WEB/ TELNET/ SSH控制、端口汇聚、端口镜像、静态MAC地址转发表、网络诊断功能、环回检测、Email日志、继电器告警和固件在线升级等管理功能。产品可广泛适用于综合能源、智慧城市、智能交通、智慧工厂、工业自动化等工业领域。

  • 满足不同应用现场的需求

    满足不同应用现场的需求

    该系列支持4路千兆Combo光电复用口、4/8/16路百兆光口和24/20/16/8路百兆电口可选，支持交/直流AC/DC110/220V电源或者DC24/48V电源输入采用1U机架式安装方式，能满足不同应用现场的需求。

  • 工业级设计

    工业级设计

    硬件采用无风扇、低功耗、-40℃～+75℃宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。

  • 应用范围广

    应用范围广

    广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。

技术参数

软件功能
交换功能 支持端口配置、端口限速、风暴抑制、风暴检测、端口汇聚、LACP、端口统计
支持802.1Q VLAN、端口隔离
支持MAC地址老化、静态单播MAC地址绑定
冗余技术 支持NLK-Ring/环网技术
支持ERPSv1/v2
支持RSTP，兼容STP
组播技术 支持IGMP Snooping
支持静态组播MAC地址绑定
安全管理 支持WEB、TELNET、SSH控制
支持ACL访问控制列表、802.1X端口认证
支持环回检测、继电器告警、Email日志
管理与维护 支持QoS、SNMP v1/v2c/v3、SNMPv1/v2c/v3 Trap、RMON、LLDP
支持端口镜像、Ping、DDM
支持用户权限管理、系统日志、SNTP客户端、夏令时
支持在线重启、恢复出厂设置、系统升级，配置文件上传/下载
支持统一上位机软件管理
交换性能
交换方式 存储转发
背板带宽 12.8Gbps
缓存大小 4.1Mbit
MAC地址表 8K
接口规格
千兆Combo 4路千兆Combo光电复用口，支持10/100/1000base-T(X)自适应千兆RJ45电口或1000base-X千兆SFP插槽可选，电口支持全/半双工、MDI/MDI-X自适应
百兆光口 4/8/16路100base-FX百兆光口可选，支持SC/FC/ST接口可选，多模/单模可选
百兆电口 24/20/16/8路10/100base-T(X)自适应百兆RJ45电口可选，支持全/半双工、MDI/ MDI-X自适应
继电器 1路继电器告警输出，3位5.08mm间距带锁扣接线端子
CONSOLE 1路CONSOLE口，RS232信号RJ45口，用于设备调试
指示灯 电源指示灯、运行指示灯、告警指示灯、接口速率与连接/活动指示灯
电源参数
电源输入 交流机型：AC85~264V或DC110~370V，内置过流保护
直流机型：DC18~75V，防反接
满载功耗 交流机型（@AC220V）：＜15W（4F）、＜17W（8F）、＜26W（16F）
直流机型（@DC48V）：＜12W（4F）、＜15W（8F）、＜24W（16F）
连接方式 5位5.08mm间距带锁扣接线端子
机械参数

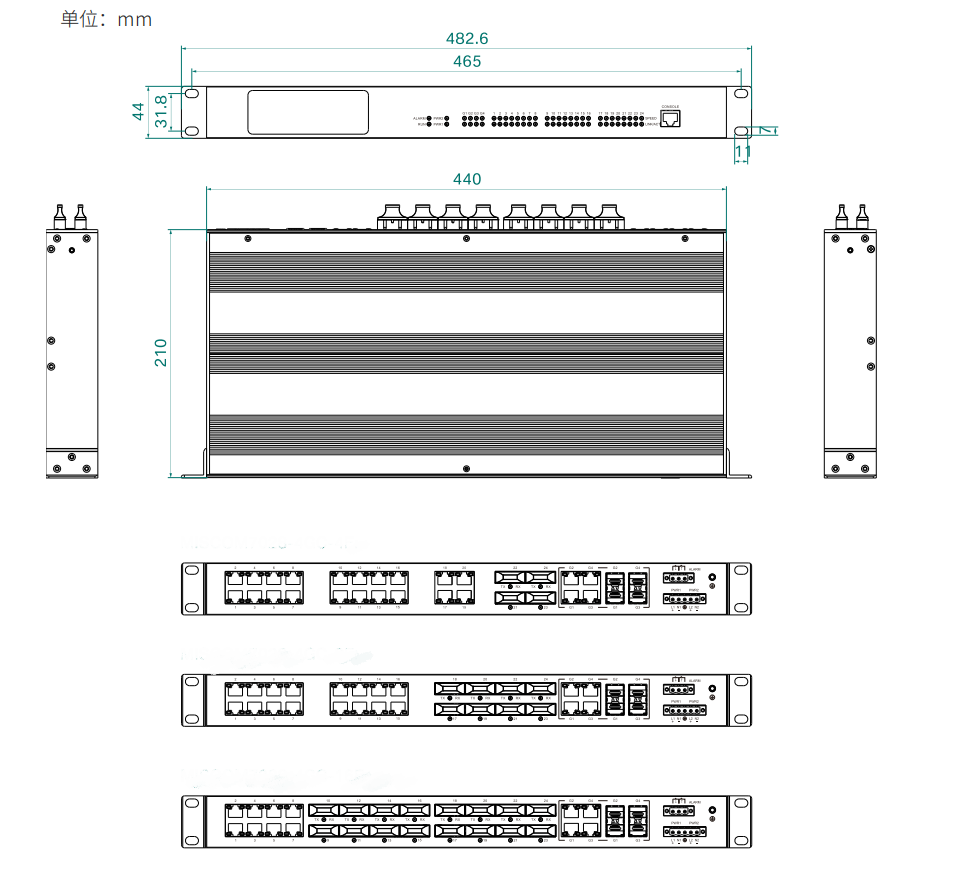

物理尺寸 482.6×44×210(mm)（含挂耳）
安装方式 标准19英寸1U机架式安装
机壳防护 IP40
重量 约3.1kg（4F）、约3.2kg（8F）、约3.5kg（16F）
工作环境
工作温度 -40℃~75℃
存储温度 -40℃~85℃
湿度 5%~95%（无凝露）
行业标准
EMC EMI:
CFR47FCC Part 15B
CE EN55032：2015EN61000-3-2：2014（电源谐波）EN61000-3-3：2013(电源变动)
EMS:
IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)
 机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)
符合标准 IEEE802.3：CSMA/CD
IEEE802.3i：10base-T
IEEE802.3u：100base-T
IEEE802.3ab：1000base-T
IEEE802.3z：1000base-LX
IEEE802.3x：全双工以太网数据链路层流控

订购信息

产品型号 Pandolah128GP-PO-N-OT-P1P2-LV(28口光电组合系列）
代码定义 代码选型
PO:代表千兆口 本身已经包含4个千兆光电复用口
N：代表光口数量 4：代表4个百兆光口
8：代表8个百兆光口
16：代表16个百兆光口
24T：代表24个10/100电口
OT：代表光纤种类 AS:单模双纤
AM：多模双纤
SF:单模单纤
P1:代表光纤接口
P2代表光纤通信距离		 ZM:光纤接口为SC方口
RM：光纤接口为ST卡口
TM:光纤接口为FC螺纹口
02：通信距离为2KM
20:通信距离为20KM
40:通信距离为40KM
60:通信距离为60KM
80:通信距离为80KM
LV LV:代表供电电源为单路交直流110/220V
LVLV:代表供电电源为双路交直流110/220V
DC1:代表单路DC18~75V供电
DC2:代表双路DC18~75V供电
例如：Pandolah128GP-4AS-ZM20-LV规格为4个千兆光电复用口+4个百兆光口，20个百兆电口，单模双纤SC接口。通信距离20KM.交直流220V供电
